От този сайт може да почерпите идея , за доразвити на разработката ви . https://www.carm-magazines.com/single-shot-loader-for-snowpeak-artemis-spa-p35.aspxНаправих дизайн за 3D принтиране на блок за единично зареждане отдясно за Snowpeak P35 5.5mm (.22 Cal). Пушката може да бъде изцяло легнала на лявата си страна.
side load Snowpeak P35 5.5mm .22cal by kami123
1 shot (single shot) magazine (adapter, loader) for Snowpeak P35 5.5mm (.22 Cal)How to load:1) Lay the gun on it's left side or just tilt to the left.2) Drop a pellet or slug into the opening of the block from the right side.3) Move the lever forward.Print on it's back, so everything is nice and...www.thingiverse.com
Snow Peak AirGun - SPA P12, P10, M10, M11, M10, M20, M22, ......
- Автор на темата Слави
- Начална Дата
kamikadzzze
Потребител
P35 изпусна въздуха днес.
Стрелях 20-тина пъти, започна да стреля по-глухо, попаденията сякаш бяха по-ниско също, след няколко (3-4) такива изстрела, при поредното зареждане в момента в който лоста стигна крайно задно положение започна да изпуска въздуха някъде отпред, бих предположил през цевта.
Прибрах напред лоста - продължава да изпуска, по едно време се сетих и натиснах списъка, изпускането спря. Но когато се опитах да заредя пак, започна пак да изпуска.
Имаше само 50бара и 3ти път май не го направи, но очевидно ще го направи пак ако напомпя въздух.
Някой има ли идея какъв е проблема и къде да търся за да го разреша?
Много благодаря!
Стрелях 20-тина пъти, започна да стреля по-глухо, попаденията сякаш бяха по-ниско също, след няколко (3-4) такива изстрела, при поредното зареждане в момента в който лоста стигна крайно задно положение започна да изпуска въздуха някъде отпред, бих предположил през цевта.
Прибрах напред лоста - продължава да изпуска, по едно време се сетих и натиснах списъка, изпускането спря. Но когато се опитах да заредя пак, започна пак да изпуска.
Имаше само 50бара и 3ти път май не го направи, но очевидно ще го направи пак ако напомпя въздух.
Някой има ли идея какъв е проблема и къде да търся за да го разреша?
Много благодаря!
kamikadzzze
Потребител
Щока на клапана се подава през една дупка и ударника го удря, за да се отвори. Като разгледаш схемата на пушката, ще го видиш кой е и ще разбереш как да стигнеш до него.
Накратко - трябва да изпуснеш всичкия въздух, да свалиш целия цилиндър 20 с предната тапа 54, да развиеш тапата и въттре ти е клапана - 51 набит на щока 50.
Не вярвам да са качествени тези клапани без метална риза.
Накратко - трябва да изпуснеш всичкия въздух, да свалиш целия цилиндър 20 с предната тапа 54, да развиеш тапата и въттре ти е клапана - 51 набит на щока 50.
Не вярвам да са качествени тези клапани без метална риза.
Attachments
Последна промяна:
milen milkov
Редовен Потребител
И при мен се получи нещо такова
. Снощи гледах малко клипчета в ю- туб и тая сутрин на бистър ум я разпарчатосах , почисти и събрах и сега не изпуска! Пушката е Р 15 . И да не забравя да благодаря на Niki и на Светлю PUNISHERvw за съветите които ми дадоха снощи! Благодаря колеги
kamikadzzze
Потребител
Много ти благодаря @peko !
Страшен си, абсолютно точно диагностицира проблема, че и научих доста.

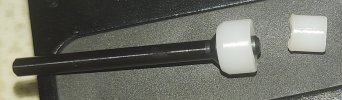

Ето и клапана:
Строшен е, и реално нищо не му пречи да работи, освен че пружината не може да се задържи на него.
Първият ми инстинк беше да търся такава част да си купя оригинална, но си прав, лошо е замислена оригиналната и пак ще се счупи. Явно се гъне и пружината чупи, задната част (дръжката) на клапана при огъването. Идея си нямам как с оригиналните си 32-3 джаула вижда толкова зор ама както и да е.
От какво са направени тези клапани?
Или по-точно, от какво е най-добре да се направят?
Още веднъж: ОГРОМНО БЛАГОДАРЯ peko!
Страшен си, абсолютно точно диагностицира проблема, че и научих доста.
Ето и клапана:
Строшен е, и реално нищо не му пречи да работи, освен че пружината не може да се задържи на него.
Първият ми инстинк беше да търся такава част да си купя оригинална, но си прав, лошо е замислена оригиналната и пак ще се счупи. Явно се гъне и пружината чупи, задната част (дръжката) на клапана при огъването. Идея си нямам как с оригиналните си 32-3 джаула вижда толкова зор ама както и да е.
От какво са направени тези клапани?
Или по-точно, от какво е най-добре да се направят?
Още веднъж: ОГРОМНО БЛАГОДАРЯ peko!
kamikadzzze
Потребител
Ясно, значи първо желязната пръчка да се стругова до конкретния размер, като се остави конусно тяло някъде към края, после някакъв пръстен от полимер да се набие (със същия конусен ъгъл напред), и накрая бронзова втулка която да държи полимера и на нея се вкарва пружината. Само да разбера от какъв материал е белия полимер, и може би какъв е ъгъла (по-добре да е по книжка, отколкото да го меря).
kamikadzzze
Потребител
@bateelmo благодаря за разяснението, наистина не бях разбрал добре.
Ще направя както казвате, но ми е много любопитно и не ме свърта защо с набит месинг ЗАД полиамидната част ще изпуска. А причината да ме влече натам, е че не мога хубаво да си измеря ъгъла на полиамида, и ми беше хрумнало да ползвам затварящата част на оригиналния клапан. Тоест да изработя стоманена (или май от неръждаема стомана е по-добре) шпилка заместваща черната на снимките, но да е по-дълга след конуса, и зад оригиналната полиамидна втулка, да набия месингова втулка, която да държи пружината. И не схващам механиката заради която това няма да работи и ще изпуска.
Ще направя както казвате, но ми е много любопитно и не ме свърта защо с набит месинг ЗАД полиамидната част ще изпуска. А причината да ме влече натам, е че не мога хубаво да си измеря ъгъла на полиамида, и ми беше хрумнало да ползвам затварящата част на оригиналния клапан. Тоест да изработя стоманена (или май от неръждаема стомана е по-добре) шпилка заместваща черната на снимките, но да е по-дълга след конуса, и зад оригиналната полиамидна втулка, да набия месингова втулка, която да държи пружината. И не схващам механиката заради която това няма да работи и ще изпуска.
Ударника блъска щока на клапана, този щок е набит в него с някаква стегнатост, отзад пружината и най-вече налягането държат контра на клапана. И се получава, че при всеки изстрел щока се стреми да се набие все повече в полиамида и накрая го счупва в прехода на отвора. Когато го облечеш в метална риза, дори и да се спука, тя го държи, а и тя контактува с пружината. От полиамида работната повърхнина ти е само долната му част, която затваря.
bateelmo
Редовен Потребител
Когато сложиш полиамидна шаиба набита на щока и след нея имаш месингов детаил клапана няма да е херметичен ще изпуска между щока и шаибата. В другия случаи полиамида е цял щока е набит в него до някъде и няма от кзде да изпусне. Пример е твоя клапан. Докато е бил цял не е изпускал а щом се е счупил изпуска между полиамида и щока.
Gadnqra
Редовен Потребител
Нямаш нужда от метална шапка. Просто клапанът трябва да е от качествен полиамид. Правил съм клапани на Суматри, Тексани, Хубени, АЕА и други пушки от 150 до 1100 джаула. Държат без проблем на налягания от 300 бара и си работят повече от 8 години. Ползвам български полиамид от Микромакс.
Последна промяна:
Dominus
Редовен Потребител
Хубаво е, че го мислиш за родно производство, но не е. Там продават продукти на Ensinger - Германия.
